• Для установки вентиляторов крышных ВКО (РУФОС) на стаканах монтажных СТМ (БАЗИС).
• Общепромышленное исполнение.
• Коррозионностойкое исполнение.
Габаритные и присоединительные размеры
| Типоразмер вентилятора | Типоразмер стакана СТМ | B, мм | B1, мм | D, мм | D1, мм | d, мм | d1, мм | n, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 3,15 | 3 | 510 | 450 | 322 | 350 | 6,4 | 7 | 5 | 5 |
| 4,0 | 4 | 600 | 535 | 410 | 434 | 6,4 | 8 | 6 | 7 |
| 5,6 | 5 | 810 | 750 | 572 | 600 | 8,3 | 16×10 | 8 | 10 |
| 7,1 | 6 | 900 | 840 | 720 | 746 | 8,3 | 16×10 | 8 | 15 |
Назначение
Переходник ПМ-ВКО предназначен для установки вентиляторов крышных ВКО на стаканах монтажных СТМ.
Конструкция

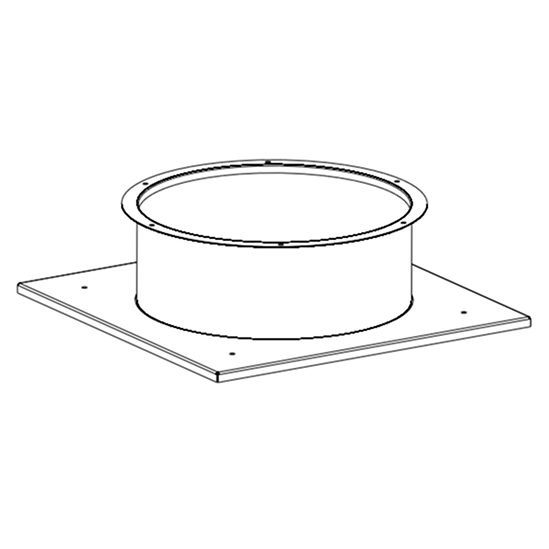

Нижняя поверхность ПМ-ВКО представляет из себя плиту с отверстиями для крепления на стакане СТМ. В плите установлена обечайка, в верхней части которой расположен фланец для установки вентилятора ВКО.
