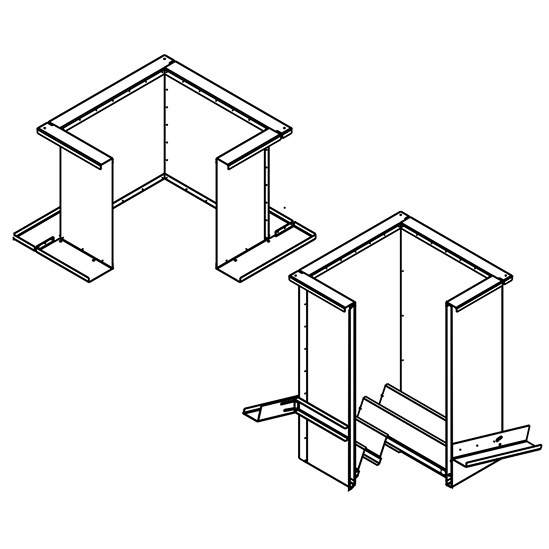

- Для монтажа вентиляторов и других элементов систем вентиляции на кровле зданий.
- Температура перемещаемой среды от -30°С до +80°С.
- Климатическое исполнение У1 по ГОСТ 15150.
- Общепромышленное исполнение.
- Коррозионностойкое исполнение.
Типоразмер сочетаемых изделий
| Изделие | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| СТМ | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ВКРМ/ВКРВ | – | 2,5; 2,8; 3,15 | 3,55; 4,0 | 4,5; 5,0 | 5,6; 6,3 | 7,1; 8,0 | 9,0; 10,0 |
| ВКР / ВКРФ | 190; 225 | 280; 310 | 355; 400 | 450; 500 | 560; 630 | – | – |
| ВО-25-188 | – | – | – | 4 | 4,5; 5,0; 5,6; 6,3 | 7,1 | 8,0 |
| ВКО | – | – | 3,15 | 4,0 | 5,6 | 7,1 | – |
Маркировка
1 - БАЗИС: Стакан монтажный
2 - Типоразмер
3 - Исполнение: Н - общепромышленное, К1 - коррозионностойкое
4 - Компоновка:
Для монтажа на кровле без уклона:
100 - неутепленный без клапана
102 - неутепленный со встроенным клапаном на вытяжку
103 - неутепленный со встроенным клапаном на приток
200 - утепленный без клапана
201 - утепленный с регулирующим клапаном
202 - утепленный со встроенным клапаном на вытяжку
203 - утепленный со встроенным клапаном на приток
500 - утепленный «спаренный» без клапанов
501 - утепленный «спаренный» с регулирующими клапанами
502 - утепленный «спаренный» с клапанами на вытяжку
503 - утепленный «спаренный» с клапанами на приток
600 - утепленный с пластинами шумоглушения
Для монтажа на кровле с уклоном:
110 - неутепленный без клапана
112 - неутепленный со встроенным клапаном на вытяжку
113 - неутепленный со встроенным клапаном на приток
210 - утепленный без клапана
211 - утепленный с регулирующим клапаном
212 - утепленный со встроенным клапаном на вытяжку
213 - утепленный со встроенным клапаном на приток
610 - утепленный с пластинами шумоглушения
Пример:
БАЗИС - 3 - Н - 102
Стакан монтажный для монтажа на кровле без уклона, без теплоизоляции, типоразмера 3, со встроенным клапаном на вытяжку, общепромышленного исполнения.
