Габаритные и присоединительные размеры
| Поддон ПД | Типоразмер сочетаемых изделий | В, мм | Масса, кг | |||
|---|---|---|---|---|---|---|
| ВКРМ/ВКРВ | ВКР/ВКРФ | СТМ | ||||
| – | 190 | 225 | 1 | 380 | 3,5 | ||
| 1 | 2,5 | 2,8 | 3,15 | 280 | 310 | 2 | 380 | 3,5 | |
| 1 | 3,55 | 4,0 | 355 | 400 | 3 | 380 | 3,5 | |
| 2 | 4,5 | 5,0 | 450 | 500 | 4 | 470 | 5,5 | |
| 3 | 5,6 | 6,3 | 560 | 630 | 5 | 680 | 8 | |
| 4 | 7,1 | 8,0 | – | 6 | 770 | 11 | |
| 5 | 9,0 | 10,0 | – | 7 | 1000 | 15 |
Назначение
Поддоны предназначены для сбора и удаления конденсата, который образуется на границе влажного вытяжного воздуха и металлических частей вентилятора.
Конструкция

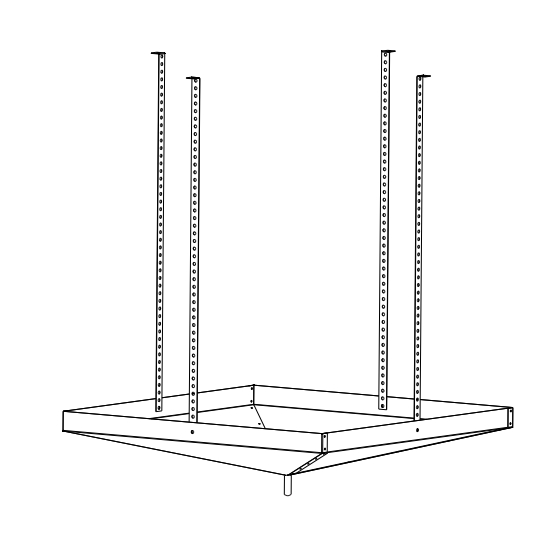

Для отвода скопившегося конденсата в нижней части корпуса предусмотрен штуцер. Поддон крепится с помощью подвесов. Типоразмер поддона ПД соответствует типоразмеру стакана монтажного СТМ.
Маркировка
 |
1 – ПД: Поддон для защиты от протечек 2 – Типоразмер |
