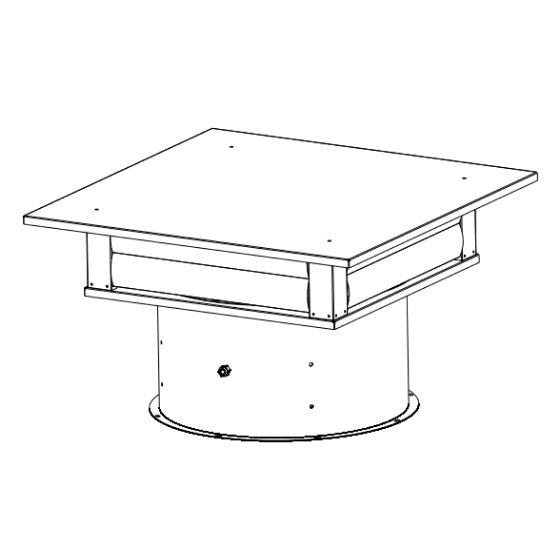

Крышные осевые вентиляторы ВКО РУФОС

Маркировка


	ВКО: Вентилятор осевой крышный Исполнение: В- вытяжной П- приточный Р- реверсивный Типоразмер Тип электродвигателя 370, Вт - Установленная мощность электродвигателя Количество полюсов электродвигателя: 2 (3000 оборотов), 4 (1500 оборотов), 6 (1000 оборотов), 8 (750 оборотов) Напряжение питания электродвигателя (Е-220В, D-380В)

ВКО: Вентилятор осевой крышный
Исполнение: В- вытяжной П- приточный Р- реверсивный
Типоразмер
Тип электродвигателя
370, Вт - Установленная мощность электродвигателя
Количество полюсов электродвигателя: 2 (3000 оборотов), 4 (1500 оборотов), 6 (1000 оборотов), 8 (750 оборотов)
Напряжение питания электродвигателя (Е-220В, D-380В)

Модели вентиляторов ВКО

Модель	Расход воздуха (м³/ч)	Мощность уст. (Вт)	Частота вращения (об/мин)	Уровень звукового давления (дБ(А))	Степень защиты двигателя	Масса (кг)	A (мм)	D (мм)	D1 (мм)	d (мм)	n
ВКО-3,15-A120/4D	2500	120	1420	68	IP54	8,5	522	322	350	7	5
ВКО-4,0-A180/4D	4500	180	1420	74	IP54	12,5	662	410	434	8	6
ВКО-4,0-R190/4D	3980	190	1380	68	IP54	12	662	410	434	8	6
ВКО-4,0-R190/4E	3830	190	1380	68	IP55	12	662	410	434	8	6
ВКО-5,6-A370/6D	8000	370	940	75	IP55	24	862	572	600	16×10	8
ВКО-7,1-A370/6D	10500	370	920	75	IP55	34	962	720	746	16×10	8

Аэродинамические характеристики вентиляторов ВКО

Назначение вентиляторов ВКО

Вентиляторы осевые крышные ВКО предназначены для вытяжной и приточной вентиляции помещений.

Конструкция

Вентилятор состоит из корпуса, рабочего колеса, электродвигателя. Корпус состоит из обечайки и крышки в которой установлены лопатки обратных клапанов. В стандартном исполнении вентиляторы вытяжные. Вентиляторы комплектуются двумя типами электродвигателей:

асинхронный (двигатели серии АИР)
двигатель с внешним ротором (индекс R)

Условия эксплуатации

Вентиляторы канальные ВКО предназначены для перемещения невзрывоопасных газовых сред с температурой от -30 °С до +40 °С, содержащих твердые примеси не более 100 мг/м³, не содержащих липких и волокнистых материалов, в условиях умеренного климата 1-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды до +40 °С. Среднее значение виброскорости от внешних источников вибрации в месте установки вентиляторов - не более 2 мм/с.

Установка вентиляторов ВКО

Вентиляторы осевые ВКО могут устанавливаться на монтажные стаканы СТМ с помощью переходника ПМ-ВКО.
