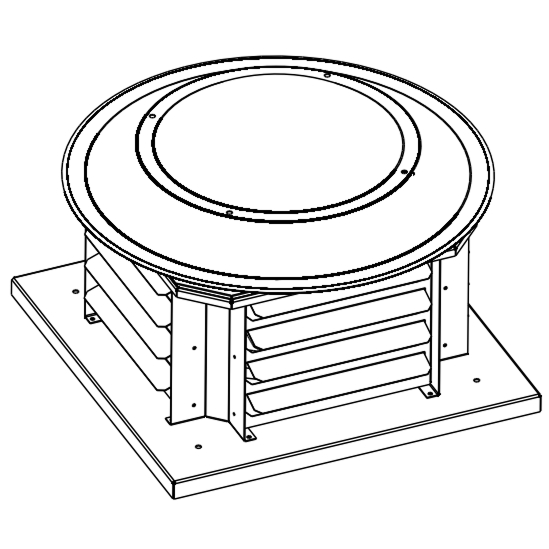

Вентиляторы крышные радиальные ВКР

Производим вентиляторы ВКР (РУФЕР) - радиальные крышные вентиляторы с боковым выбросом воздуха для вытяжных систем в типоразмерах 190-560 с производительностью до 10 000 м³/ч , а так же все комплектующие к ним. Вентиляторы ВКР Руфер снащены мотор-колёсами с внешним ротором и встроенной защитой от перегрева.

  • Производство полного цикла в Беларуси
  • Белорусские стандарты качества
  • Доставка до Москвы - 1 сутки
  • Работаем по всей России и СНГ

Вентиляторы крышные радиальные ВКР
  • Для вытяжной вентиляции.
  • Монтаж на кровле с помощью стаканов БАЗИС.
  • Температура перемещаемой среды от –25 °C до +40 °C.
  • Встроенные термоконтакты для защиты от перегрева.
  • Содержание пыли в перемещаемой среде не должно превышать 0,1 г/м³.
  • Не допускается наличие липких, волокнистых и абразивных компонентов, взрывоопасных примесей.
  • Климатическое исполнение У1 по ГОСТ 15150.
  • Общепромышленное исполнение.

Маркировка

  1. ВКР/РУФЕР: Вентилятор крышный радиальный
  2. Типоразмер
  3. Количество полюсов электродвигателя: (3000 оборотов), 4 (1500 оборотов), 6 (1000 оборотов), 8 (750 оборотов)
  4. Напряжение питания электродвигателя (E-220В, D-380В)

Технические характеристики ВКР

Модель Макс. расход воздуха (м³/ч) Макс. потр. мощность (Вт) Ток (А) Степень защиты эл. двигателя Частота вращения (об/мин) Масса (кг)
ВКР-190-2Е 560 70 0,3 IP44 2400 5,6
ВКР-225-2Е 1100 150 0,7 IP44 2600 6,2
ВКР-280-2Е 1870 250 1,1 IP44 2500 9,8
ВКР-310-4Е 1750 135 0,65 IP44 1400 10,3
ВКР-355-4Е 2200 260 0,8 IP44 1400 22,0
ВКР-400-4Е 4130 450 2 IP44 1380 25,2
ВКР-450-4Е 5650 550 3,7 IP44 1300 32,0
ВКР-500-4D 7400 1560 2,9 IP44 1330 44,5
ВКР-560-4D 10310 1800 3,7 IP54 1250 58,4

Габаритные и присоединительные размеры


Модель B, мм B1, мм H, мм D, мм d, мм
BKP-190-2E 335 245 190 640 11
BKP-225-2E 335 245 210 640 11
BKP-280-2E 438 330 290 640 11
BKP-310-4E 438 330 315 640 11
BKP-355-4E 595 450 350 640 11
BKP-400-4E 595 450 430 640 11
BKP-450-4E 700 535 490 925 11
BKP-500-4D 700 535 525 925 11
BKP-560-4D 925 750 610 925 11

Аэродинамические характеристики ВКР

Модель Условия испытаний Режим Общ. 63 125 250 500 1k 2k 4k 8k
BKP-190-2E Q=290 м³/ч, Psv=200 Па на входе 70 46 59 68 49 57 56 49 41
на выходе 73 49 56 70 67 63 61 54 46
BKP-225-2E Q=810 м³/ч, Psv=190 Па на входе 73 55 60 67 67 68 64 61 56
на выходе 78 53 59 68 75 70 71 64 59
BKP-280-2E Q=1070 м³/ч, Psv=280 Па на входе 64 53 55 59 61 60 57 52 45
на выходе 66 55 57 61 63 62 59 54 47
BKP-310-4E Q=1000 м³/ч, Psv=150 Па на входе 62 51 53 57 60 58 55 50 42
на выходе 64 53 55 60 61 60 57 52 44
BKP-355-4E Q=1350 м³/ч, Psv=205 Па на входе 65 55 57 61 63 61 59 54 46
на выходе 67 57 59 63 64 63 61 55 58
BKP-400-4E Q=2600 м³/ч, Psv=240 Па на входе 71 59 61 65 68 66 64 58 51
на выходе 74 61 63 68 70 70 65 62 54
BKP-450-4E Q=2840 м³/ч, Psv=320 Па на входе 78 63 66 74 72 68 68 62 53
на выходе 80 61 68 76 74 72 72 65 56
BKP-500-4D Q=4800 м³/ч, Psv=410 Па на входе 78 59 68 70 74 71 69 64 57
на выходе 83 59 69 80 77 76 72 65 57
BKP-560-4D Q=5300 м³/ч, Psv=520 Па на входе 83 68 74 78 77 76 72 66 66
на выходе 91 72 79 84 85 87 82 75 66

Комплектующие

Монтажные стаканы СТМ

БАЗИС

Поддон ПОДУС для крышных вентиляторов

ПОДУС

Переходник ПМ-ВКО

ПЛИТА-РУФОС

Переходная плита ПЛИТА-АКСИС

ПЛИТА-АКСИС

Защитный зонт ЗОНТ-БАЗИС

ЗОНТ-БАЗИС
