Вентиляторы крышные ВКРФ

Производим крышные вентиляторы ВКРФ (РУФТОП) с факельным выбросом в типоразмерах 190–560 мм, производительность от 560 до 10310 м³/ч. Предназначены для вертикального выброса воздуха, сделаны из оцинкованной стали, оснащены термозащитой, рассчитаны на работу при температуре –25…+40 °C

Для вытяжной вентиляции.
Монтаж на кровле с помощью стаканов БАЗИС.
Вертикальный выброс перемещаемого воздуха.
Температура перемещаемой среды от –25 °C до +40 °C.
Встроенные термоконтакты для защиты от перегрева.
Содержание пыли в перемещаемой среде не должно превышать 0,1 г/м³.
Не допускается наличие липких, волокнистых и абразивных компонентов, взрывоопасных примесей.
Климатическое исполнение У1 по ГОСТ 15150.
Общепромышленное исполнение.

Маркировка


	ВКРФ: Вентилятор радиальный крышный с факельным выбросом Ш – Шумоизолированный корпус Типоразмер Количество полюсов электродвигателя: 2 (3000 оборотов), 4 (1500 оборотов), 6 (1000 оборотов), 8 (750 оборотов) Напряжение питания электродвигателя (Е-220В, D-380В)

ВКРФ: Вентилятор радиальный крышный с факельным выбросом
Ш – Шумоизолированный корпус
Типоразмер
Количество полюсов электродвигателя: 2 (3000 оборотов), 4 (1500 оборотов), 6 (1000 оборотов), 8 (750 оборотов)
Напряжение питания электродвигателя (Е-220В, D-380В)

Технические характеристики

Модель	Макс. расход воздуха (м³/ч)	Макс. потр. мощность (Вт)	Ток (А)	Степень защиты	Частота вращения (об/мин)	Масса ВКРФ (кг)	Масса ВКРФ-Ш (кг)
ВКРФ-190-2Е	560	70	0,3	IP44	2400	6,5	8,3
ВКРФ-225-2Е	1100	150	0,7	IP44	2600	7,6	9,4
ВКРФ-280-2Е	1870	250	1,1	IP44	2500	10,4	12,6
ВКРФ-310-4Е	1750	135	0,6	IP44	1400	12,3	14,4
ВКРФ-355-4Е	2200	260	1,2	IP44	1400	24,3	27,3
ВКРФ-400-4Е	4150	400	1,8	IP44	1380	27,4	30,9
ВКРФ-450-4Е	5650	550	2,2	IP44	1300	34,7	39,1
ВКРФ-500-4D	7400	1560	2,9	IP44	1330	49,4	55,4
ВКРФ-560-4D	10310	1800	3,2	IP54	1250	62,5	72,5

Габаритные и присоединительные размеры

Модель	B	B1	B2 (ВКРФ)	B2 (ВКРФ-Ш)	H (ВКРФ)	H (ВКРФ-Ш)	d
ВКРФ-190-2Е	335	245	455	500	160	190	11
ВКРФ-225-2Е	335	245	455	500	160	190	11
ВКРФ-280-2Е	438	330	650	700	245	280	11
ВКРФ-310-4Е	438	330	650	700	275	310	11
ВКРФ-355-4Е	595	450	800	850	275	310	11
ВКРФ-400-4Е	595	450	880	930	390	430	11
ВКРФ-450-4Е	700	535	1000	1050	475	490	11
ВКРФ-500-4D	700	535	1025	1080	475	510	11
ВКРФ-560-4D	925	750	1280	1340	525	560	11

Конструкция

Корпус вентилятора ВКРФ изготавливается из оцинкованной листовой стали, рабочее колесо с назад загнутыми лопатками из алюминия или из армированного пластика.
Вентиляторы ВКРФ комплектуются мотор-колесами, оснащенными одно- или трехфазными электродвигателями с внешним ротором. Для защиты от перегрева мотор-колеса оснащены встроенными термоконтактами.

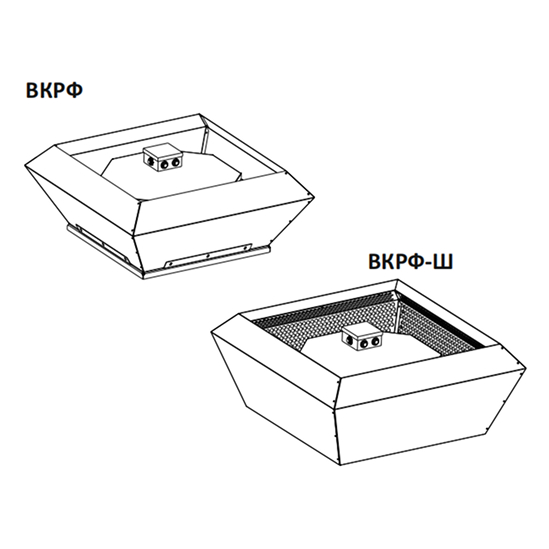

Вентиляторы ВКРФ имеют корпус трапециевидной формы со свободным выходом воздуха вверх.
Возможно изготовление вентиляторов в шумоизолированном корпусе - ВКРФ-Ш.

Условия эксплуатации

Вентиляторы канальные ВКРФ предназначены для перемещения невзрывоопасных газовых сред с температурой от –30 °C до +60 °C, содержащих твердые примеси не более 100 мг/м³, не содержащих липких и волокнистых материалов, в условиях умеренного климата 3-й категории размещения по ГОСТ 15150–69 с температурой окружающей среды до +40 °C.
Относительная влажность при температуре +25 °C – до 80 %, без конденсации влаги.
Среднее значение виброскорости от внешних источников вибрации в месте установки вентиляторов - не более 2 мм/с.

Аэродинамические характеристики ВКРФ

ВХ - шум на входе
ВЫХ - шум на выходе
Общ - общий LpA
Октавные полосы: 63…8000 Гц

Модель	Исполнение	Условия испытаний	Режим	Общ	63	125	250	500	1k	2k	4k	8k
ВКРФ-190-2Е	обычный	Q=290, Psv=200	ВХ	70	46	59	68	49	57	56	49	41
			ВЫХ	73	49	56	70	67	63	61	54	46
ВКРФ-190-2Е-Ш	Ш	Q=290, Psv=200	ВХ	70	46	59	68	49	57	56	49	41
			ВЫХ	66	42	55	64	55	52	45	42	37
ВКРФ-225-2Е	обычный	Q=810, Psv=290	ВХ	73	55	60	67	67	68	64	61	56
			ВЫХ	78	53	59	68	75	70	71	64	59
ВКРФ-225-2Е-Ш	Ш	Q=810, Psv=290	ВХ	71	52	57	64	63	65	61	58	52
			ВЫХ	78	53	59	68	75	70	71	64	59
ВКРФ-280-2Е	обычный	Q=1070, Psv=280	ВХ	64	53	55	59	61	60	57	52	45
			ВЫХ	66	55	57	61	63	62	59	54	47
ВКРФ-280-2Е-Ш	Ш	Q=1070, Psv=280	ВХ	55	41	32	43	52	52	47	44	39
			ВЫХ	66	55	57	61	63	62	59	54	47
ВКРФ-310-4Е	обычный	Q=1000, Psv=150	ВХ	62	51	53	57	60	58	55	50	42
			ВЫХ	64	53	55	60	61	60	57	52	44
ВКРФ-310-4Е-Ш	Ш	Q=1000, Psv=150	ВХ	53	40	30	41	50	50	45	42	37
			ВЫХ	64	54	55	60	61	57	52	45	45
ВКРФ-355-4Е	обычный	Q=1350, Psv=205	ВХ	65	55	57	61	63	61	59	54	46
			ВЫХ	67	57	59	63	64	63	61	55	58
ВКРФ-355-4Е-Ш	Ш	Q=1350, Psv=205	ВХ	60	53	36	44	58	58	52	47	37
			ВЫХ	66	55	59	63	65	64	56	56	48
ВКРФ-400-4Е	обычный	Q=2600, Psv=240	ВХ	71	59	61	65	68	66	64	58	51
			ВЫХ	74	61	63	68	70	70	65	62	54
ВКРФ-400-4Е-Ш	Ш	Q=2600, Psv=240	ВХ	68	43	45	56	62	65	60	56	51
			ВЫХ	72	61	63	67	69	68	65	60	53
ВКРФ-450-4Е	обычный	Q=2840, Psv=320	ВХ	78	63	66	74	72	68	62	53	53
			ВЫХ	80	61	68	76	74	72	65	56	56
ВКРФ-450-4Е-Ш	Ш	Q=2840, Psv=320	ВХ	78	63	66	74	72	68	62	53	39
			ВЫХ	67	60	60	62	60	54	47	45	39
ВКРФ-500-4D	обычный	Q=4800, Psv=410	ВХ	78	59	68	70	74	71	69	64	57
			ВЫХ	83	59	69	80	77	76	72	65	57
ВКРФ-500-4D-Ш	Ш	Q=4800, Psv=410	ВХ	71	60	66	63	64	61	61	60	56
			ВЫХ	83	59	69	80	77	76	72	65	57
ВКРФ-560-4D	обычный	Q=5300, Psv=520	ВХ	83	68	74	78	77	76	72	66	66
			ВЫХ	91	72	79	84	87	82	75	66	66
ВКРФ-560-4D-Ш	Ш	Q=5300, Psv=520	ВХ	79	68	75	73	77	76	62	59	62
			ВЫХ	91	72	79	84	87	82	75	66	66
