Маркировка
 |
|
Модели крышных вентиляторов ВКРВ
Скачайте полную техническую документацию (pdf \~3мб)
| Модель ВКРВ | Типоразмер | Мощность, кВт | Полюса | Напряжение | Масса, кг | Производительность, до м³/ч |
|---|---|---|---|---|---|---|
| ВКРВ-2,5-A120/4D | 2,5 | 0,12 | 4 | 380 | 18,5 | 1050 |
| ВКРВ-2,5-A550/2D | 2,5 | 0,55 | 2 | 380 | 20,0 | 1850 |
| ВКРВ-2,8-A120/4D | 2,8 | 0,12 | 4 | 380 | 20,0 | 1600 |
| ВКРВ-2,8-A750/2D | 2,8 | 0,75 | 2 | 380 | 24,0 | 2600 |
| ВКРВ-3,15-A180/4D | 3,15 | 0,18 | 4 | 380 | 19,0 | 2800 |
| ВКРВ-3,15-A1500/2D | 3,15 | 1,5 | 2 | 380 | 23,5 | 4300 |
| ВКРВ-3,55-A370/4D | 3,55 | 0,37 | 4 | 380 | 30,5 | 5000 |
| ВКРВ-3,55-A2200/2D | 3,55 | 2,2 | 2 | 380 | 39,5 | 7500 |
| ВКРВ-4,0-A550/4D | 4,0 | 0,55 | 4 | 380 | 36,5 | 6500 |
| ВКРВ-4,0-A4000/2D | 4,0 | 4,0 | 2 | 380 | 54,5 | 11000 |
| ВКРВ-4,5-A370/6D | 4,5 | 0,37 | 6 | 380 | 40,5 | 6300 |
| ВКРВ-4,5-A1100/4D | 4,5 | 1,1 | 4 | 380 | 43,5 | 8200 |
| ВКРВ-4,5-A5500/2D | 4,5 | 5,5 | 2 | 380 | 63,2 | 14500 |
| ВКРВ-5,0-A550/6D | 5,0 | 0,55 | 6 | 380 | 44 | 7000 |
| ВКРВ-5,0-A1500/4D | 5,0 | 1,5 | 4 | 380 | 47 | 9500 |
| ВКРВ-5,0-A2200/4D | 5,0 | 2,2 | 4 | 380 | 52 | 12000 |
| ВКРВ-5,0-A3000/4D | 5,0 | 3,0 | 4 | 380 | 58 | 14000 |
| ВКРВ-5,0-A4000/4D | 5,0 | 4,0 | 4 | 380 | 62 | 16000 |
| ВКРВ-5,6-A1100/6D | 5,6 | 1,1 | 6 | 380 | 70,5 | 9000 |
| ВКРВ-5,6-A3000/4D | 5,6 | 3,0 | 4 | 380 | 74,2 | 12000 |
| ВКРВ-5,6-A5500/4D | 5,6 | 5,5 | 4 | 380 | 103 | 16000 |
| ВКРВ-6,3-A1500/6D | 6,3 | 1,5 | 6 | 380 | 88 | 13000 |
| ВКРВ-6,3-A2200/6D | 6,3 | 2,2 | 6 | 380 | 97 | 16000 |
| ВКРВ-6,3-A3000/6D | 6,3 | 3,0 | 6 | 380 | 105 | 18000 |
| ВКРВ-6,3-A5500/4D | 6,3 | 5,5 | 4 | 380 | 113 | 20000 |
| ВКРВ-6,3-A7500/4D | 6,3 | 7,5 | 4 | 380 | 145 | 25000 |
| ВКРВ-6,3-A11000/4D | 6,3 | 11,0 | 4 | 380 | 152 | 30000 |
| ВКРВ-7,1-A1500/8D | 7,1 | 1,5 | 8 | 380 | 110 | 14000 |
| ВКРВ-7,1-A3000/6D | 7,1 | 3,0 | 6 | 380 | 125 | 20000 |
| ВКРВ-7,1-A11000/4D | 7,1 | 11,0 | 4 | 380 | 152 | 30000 |
| ВКРВ-8,0-A2200/8D | 8,0 | 2,2 | 8 | 380 | 230 | 18000 |
| ВКРВ-8,0-A5500/6D | 8,0 | 5,5 | 6 | 380 | 250 | 27000 |
| ВКРВ-8,0-A7500/6D | 8,0 | 7,5 | 6 | 380 | 263 | 35000 |
Конструкция

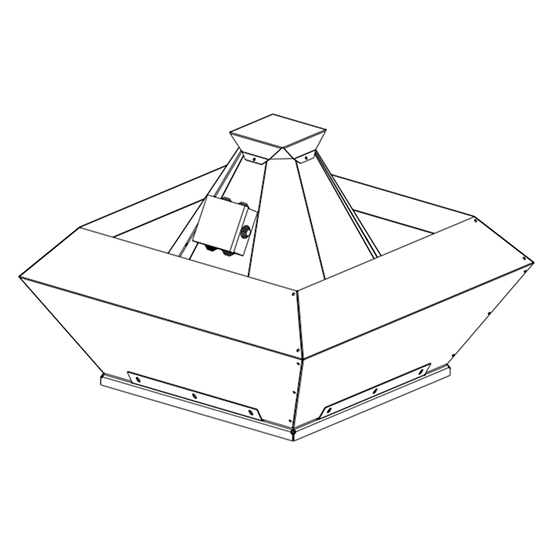

Корпус вентиляторов ВКРВ и ВКРМ изготавливается из оцинкованной стали, а рабочее колесо с лопатками, загнутыми назад, выполняется из алюминиевого или стального сплава с защитным полимерным покрытием. Колесо закреплено непосредственно на валу установленного электродвигателя. В качестве привода используются трёхфазные асинхронные двигатели с классом защиты корпуса не ниже IP54. По умолчанию двигатели поставляются на напряжение 380 В, при необходимости возможно изготовление вариантов под другое напряжение по согласованию. Присоединительные размеры вентиляторов согласованы с опорными плитами монтажных стаканов серии СТМ. Модификация ВКРМ обеспечивает выброс воздуха в горизонтальном направлении, а исполнение ВКРВ оснащается кожухом трапециевидной формы для отвода воздуха вертикально вверх.
Условия эксплуатации
Вентиляторы канальные ВКРВ и ВКРМ предназначены для перемещения невзрывоопасных газовых сред с температурой от –30 °С до +80 °С, содержащих твёрдые примеси не более 100 мг/м³, не содержащих липких и волокнистых материалов, в условиях умеренного климата 1-ой категории размещения по ГОСТ 15150 с температурой окружающей среды от –40 до +40 °С. Относительная влажность при температуре +25 °С - до 80%, без выпадения конденсата. Среднее значение виброскорости от внешних источников вибрации в месте установки вентиляторов - не более 2 мм/с.
